舰船用风机盘管系对船舶空调系统空气的温、湿度进行间接处理的末端装置,具有设计新颖、操作方便、运行稳定、稳定可靠、维护保养便利等特点,广泛用于各种类型客船、货船、舰艇及海上石油平台等场所。
舰船用风机盘管系对船舶空调系统空气的温、湿度进行间接处理的末端装置,具有设计新颖、操作方便、运行稳定、稳定可靠、维护保养便利等特点,广泛用于各种类型客船、货船、舰艇及海上石油平台等场所。
主要由空气冷却器、风机等组成
选用低噪声风机
出厂前已经过压力试验、真空试验及运转试验
只需安装后接上必须的管路及接通电源即可投入使用
设计、制造、验收均按“CCS”规范及“舰规”等有关标准执行
可根据用户需要设计制造特殊规格的本系列产品
型号 | BATF-2 | BATF-3 | BATF-4 | BATF-5 | BATF-6 | BATF-7 | |||
项目 | |||||||||
制冷量 | kW | 2 | 3 | 4 | 5 | 6 | 7 | ||
制热量 | kW | 3 | 4 | 5 | 6 | 7 | 8 | ||
名义风量 | M³/h | 360 | 540 | 720 | 900 | 1000 | 1260 | ||
特冷介质 | 7℃冷媒水 | ||||||||
特热介质 | ≥45℃热水 | ||||||||
电源 | AC 220V 1ɸ 50Hz/AC 220V 1 ɸ 60Hz | ||||||||
空气冷却器 | 型式 | 铜管套铝翅片 | |||||||
冷热进水温度 | ℃ | 7/45 | |||||||
水流量 | M³/h | 0.34 | 0.52 | 0.68 | 0.86 | 1.03 | 1.2 | ||
水压损失 | kPa | 20 | 25 | 30 | 35 | 35 | 40 | ||
风机 | 型式 | 低噪声离心风机 | |||||||
电机功率 | kW | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | ||
噪音 | dB(A) | ≤42 | ≤45 | ≤46 | ≤48 | ≤49 | ≤50 |
型号 | BATF-8 | BATF-12 | BATF-15 | BATF-23 | BATF-28 | BATF-35 | |||
项目 | |||||||||
制冷量 | kW | 8 | 12 | 15 | 23 | 28 | 35 | ||
制热量 | kW | 9 | 14 | 17 | 26 | 32 | 40 | ||
名义风量 | M³/h | 1440 | 2160 | 2700 | 3600 | 5000 | 5400 | ||
制冷介质 | 7℃冷媒水 | ||||||||
制热介质 | ≥45℃热水 | ||||||||
电源 | AC 220V 1ɸ 50Hz/AC 220V 1 ɸ 60Hz | ||||||||
空气冷却器(加热器) | 型式 | 铜管套铝翅片 | |||||||
冷热进水温度 | ℃ | 7/45 | |||||||
水流量 | M³/h | 1.38 | 2.06 | 2.58 | 4 | 4.81 | 6 | ||
水压损失 | kPa | 40 | 40 | 45 | 45 | 50 | 55 | ||
风机 | 型式 | 低噪声离心风机 | |||||||
电机功率 | kW | 0.09 | 0.09 | 2x0.09 | 2x0.25 | 2x0.45 | 2x0.45 | ||
噪音 | dB(A) | ≤52 | ≤54 | ≤57 | ≤64 | ≤69 | ≤69 | ||
制冷工况条件:舱外空气温度35℃,相对湿度70%;舱内空气温度27℃,相对湿度50% | |||||||||
制热工况条件:舱外空气温度-20℃,相对湿度50%;舱内空气温度20℃,相对湿度40% |

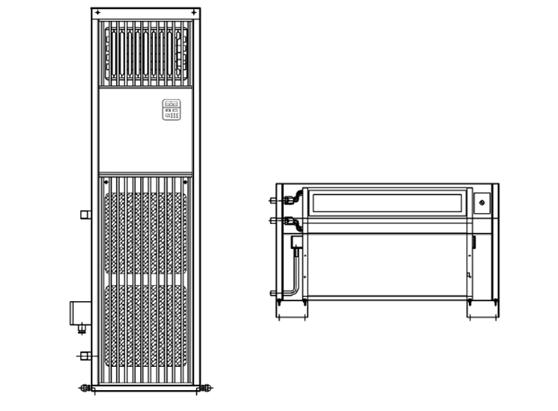

外型尺寸 | |||||
型号 | L | A | H | DN1 | 重量 |
BATF-2LM | 750 | 300 | 630 | DN15 | 28 |
BATF-3LM | 850 | 400 | 630 | ND15 | 31 |
BATF-4LM | 1050 | 600 | 630 | DN20 | 36 |
BATF-5LM | 1250 | 800 | 630 | DN20 | 39 |
BATF-6LM | 1400 | 950 | 630 | DN20 | 43 |
外型尺寸 | |||||
型号 | L | A | B | DN1 | 重量 |
BATF-2WA | 840 | 480 | 520 | DN15 | 20 |
BATF-3WA | 940 | 580 | 620 | DN15 | 23 |
BATF-4WA | 1070 | 700 | 740 | DN20 | 26 |
BATF-5WA | 1200 | 795 | 835 | DN20 | 28 |
BATF-6WA | 1300 | 875 | 915 | DN20 | 30 |

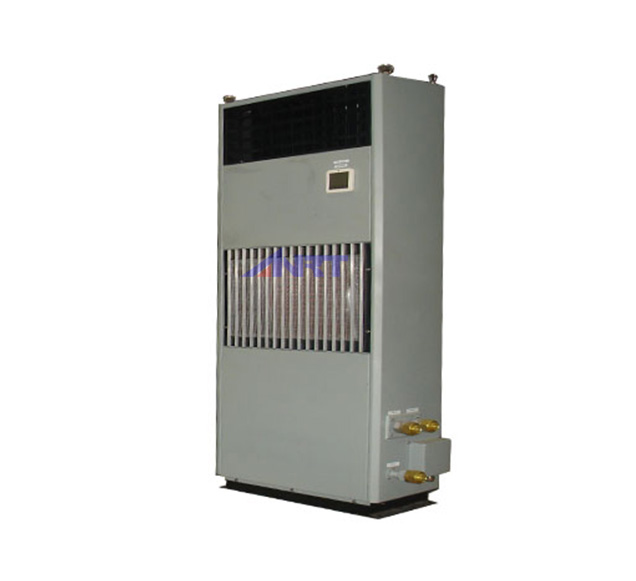

外型尺寸 | |||||
型号 | L | W | H | DN1 | 重量 |
BATF-5LG | 466 | 440 | 1750 | DN20 | ~105 |
BATF-6LG | 466 | 440 | 1750 | DN20 | ~108 |
BATF-7LG | 466 | 440 | 1750 | DN20 | ~110 |
BATF-8LG | 466 | 440 | 1750 | DN20 | ~115 |
BATF-12LG | 600 | 440 | 1750 | DN20 | ~135 |
BATF-15LG | 900 | 440 | 1750 | DN25 | ~180 |
BATF-23LG | 1200 | 500 | 1750 | DN32 | ~210 |
BATF-28LG | 1200 | 500 | 1750 | DN32 | ~230 |
BATF-35LG | 1500 | 600 | 1750 | DN40 | ~290 |
